QEMU-PWN记录

关于QEMU基础知识参考raycp大师傅的文章。

笔者这里也推荐两本书入门QEMU或者说虚拟化安全：《QEMU/KVM源码解析与应用》、《深度探索Linux系统虚拟化：原理与实现》

关于QEMU的QOM机制，笔者也从书中做了一点点小的摘抄：

类型的注册 type_init

类型的初始化 class_init

对象的初始化 instnce_init realize (设备的具象化)

类型的注册. TypeInfo->TypeImpl. 哈希表（Name: TypeImpl）

类型的初始化. type_initialize 1.设置TypeImpl的域; 2.调用class_init

对象的初始化. object-new -> object_new_with _type -> object_initialize_with_type -> object_init_whith_type（递归调用父类型的初始化函数和自身的初始函数）每一个对象都会有一个xxxState与之对应。

经过对象的初始化后，仅仅是构造出了对象，但是相应的xxxState并没有初始化完成，还需要设置对象的realized属性对设备具现化。这个时候会调用相应的realize函数，对xxxState

HITB 2017 babyqemu

用户与PCI设备的交互：通过MMIO这一段内存区域（少量数据传送，多用于设置参数、控制命令等）；通过DMA进行大量数据交互（直接与PCI设备的物理内存进行交互，需要将用户态虚拟地址转换为物理地址）。

https://xuanxuanblingbling.github.io/ctf/pwn/2022/06/09/qemu/

https://www.giantbranch.cn/2020/01/02/CTF%20QEMU%20%E8%99%9A%E6%8B%9F%E6%9C%BA%E9%80%83%E9%80%B8%E4%B9%8BHITB-GSEC-2017-babyqemu/

HWS 2021 FastCP

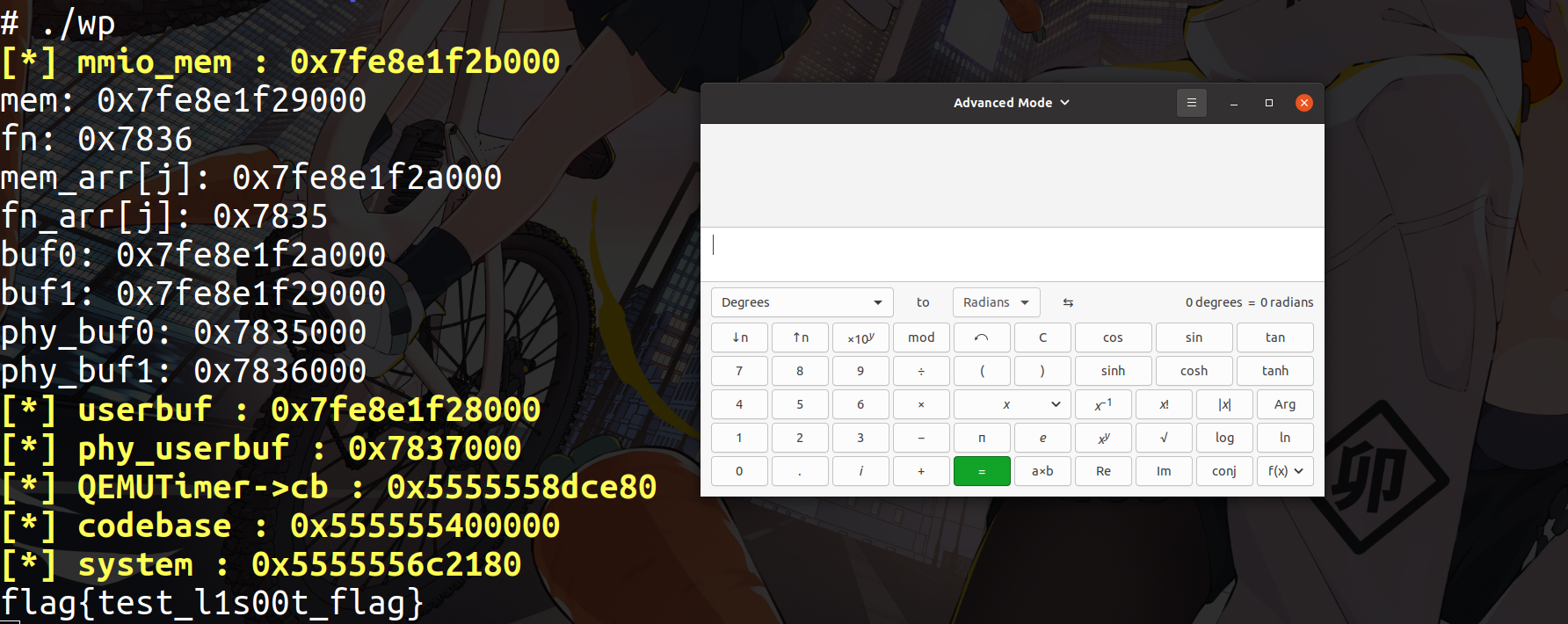

关键：分配连续的物理页。

在进行拷贝时，虽然用户可以申请一个大于0x1000在虚拟地址上连续的内存空间，但其未必是物理地址空间上连续的多个页。当使用cpu_physical_memory_rw函数进行较长的内存拷贝时，一定要确保给出的空间在物理地址上连续。

Qemu常用的控制流原语

在bss段，存在一个全局变量main_loop_tlg，其是一个QemuTimerList数组。当QEMUTimer->expire_time超时（设置为-1会直接触发），就会执行QEMUTimer->cb(opaque)，从而劫持控制流。

攻击方法：

1. 任意地址写main_loop_tlg ，在堆上伪造QEMUTimerList与QEMUTimer结构体，从而实现控制流劫持；
2. 任意地址写main_loop_tlg[0]->active_timers ，在堆上伪造QEMUTimer结构体，从而实现控制流劫持。

typedef void QEMUTimerListNotifyCB(void *opaque, QEMUClockType type);
typedef void QEMUTimerCB(void *opaque);

struct QEMUTimerList {
    QEMUClock *clock;
    QemuMutex active_timers_lock;	// size: 0x38
    QEMUTimer *active_timers;	// 0x40
    QLIST_ENTRY(QEMUTimerList) list;
    QEMUTimerListNotifyCB *notify_cb;	// 0x58
    void *notify_opaque;	// 0x60

    /* lightweight method to mark the end of timerlist's running */
    QemuEvent timers_done_ev;
};

typedef enum {
    QEMU_CLOCK_REALTIME = 0,
    QEMU_CLOCK_VIRTUAL = 1,
    QEMU_CLOCK_HOST = 2,
    QEMU_CLOCK_VIRTUAL_RT = 3,
    QEMU_CLOCK_MAX
} QEMUClockType;

struct QEMUTimerListGroup {
    QEMUTimerList *tl[QEMU_CLOCK_MAX];
};

extern QEMUTimerListGroup main_loop_tlg;

struct QEMUTimer
{
  int64_t expire_time;
  QEMUTimerList *timer_list;

  //  cb(opaque)
  QEMUTimerCB *cb;  // func_ptr
  void *opaque;     // param

  QEMUTimer *next;
  int attributes;
  int scale;
};

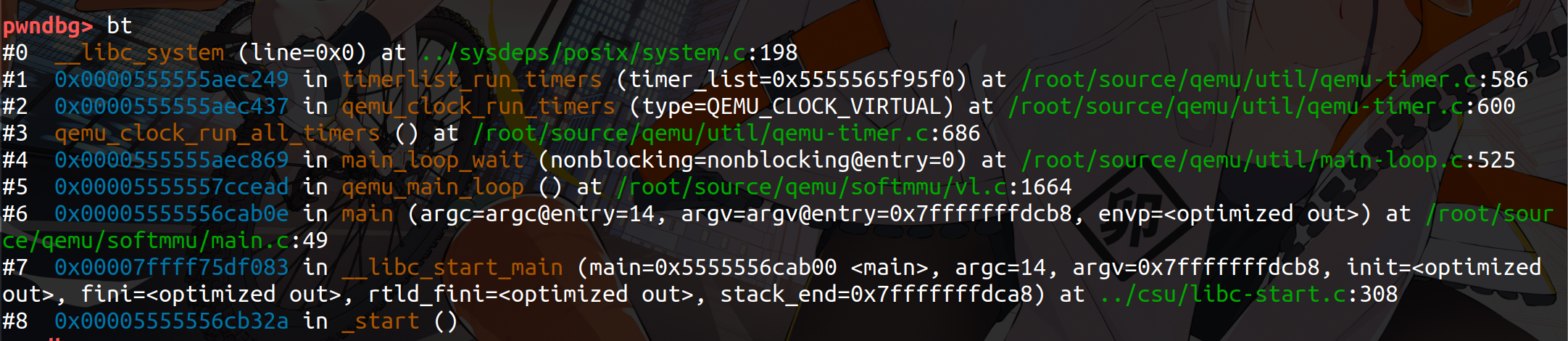

void main_loop_wait(int nonblocking)
{
    // ...
    qemu_clock_run_all_timers();
}
bool qemu_clock_run_all_timers(void)
{
    bool progress = false;
    QEMUClockType type;

    for (type = 0; type < QEMU_CLOCK_MAX; type++) {
        if (qemu_clock_use_for_deadline(type)) {
            progress |= qemu_clock_run_timers(type);
        }
    }
    return progress;
}

bool qemu_clock_run_timers(QEMUClockType type)
{
    return timerlist_run_timers(main_loop_tlg.tl[type]);
}

bool timerlist_run_timers(QEMUTimerList *timer_list)
{
   	// ...
    switch (timer_list->clock->type) {
    case QEMU_CLOCK_REALTIME: 	// ...
    case QEMU_CLOCK_VIRTUAL: 	// ...
    case QEMU_CLOCK_HOST:		// ...
    case QEMU_CLOCK_VIRTUAL_RT:
        if (!replay_checkpoint(CHECKPOINT_CLOCK_VIRTUAL_RT)) {
            goto out;
        }
        break;
    }
    current_time = qemu_clock_get_ns(timer_list->clock->type);
    qemu_mutex_lock(&timer_list->active_timers_lock);
    while ((ts = timer_list->active_timers)) {
        ...
        /* run the callback (the timer list can be modified) */
        qemu_mutex_unlock(&timer_list->active_timers_lock);
        cb(opaque);
        qemu_mutex_lock(&timer_list->active_timers_lock);

        progress = true;
    }
	// ...
}

参考文章：https://www.anquanke.com/post/id/254906

QWB 2021 EzTest

缺乏对应的链接库，直接google搜索，然后apt安装即可。

使用QTest（https://www.qemu.org/docs/master/devel/qtest.html）协议进行交互

关键点：如何定位MMIO基地址？

之前QEMU逃逸类型的题目都是在Linux系统下进行操作，mmio可以通过类似/sys/devices/pci0000:00/0000:00:04.0/resource1的路径来操作，但是在qtest命令行下要怎么操作呢？

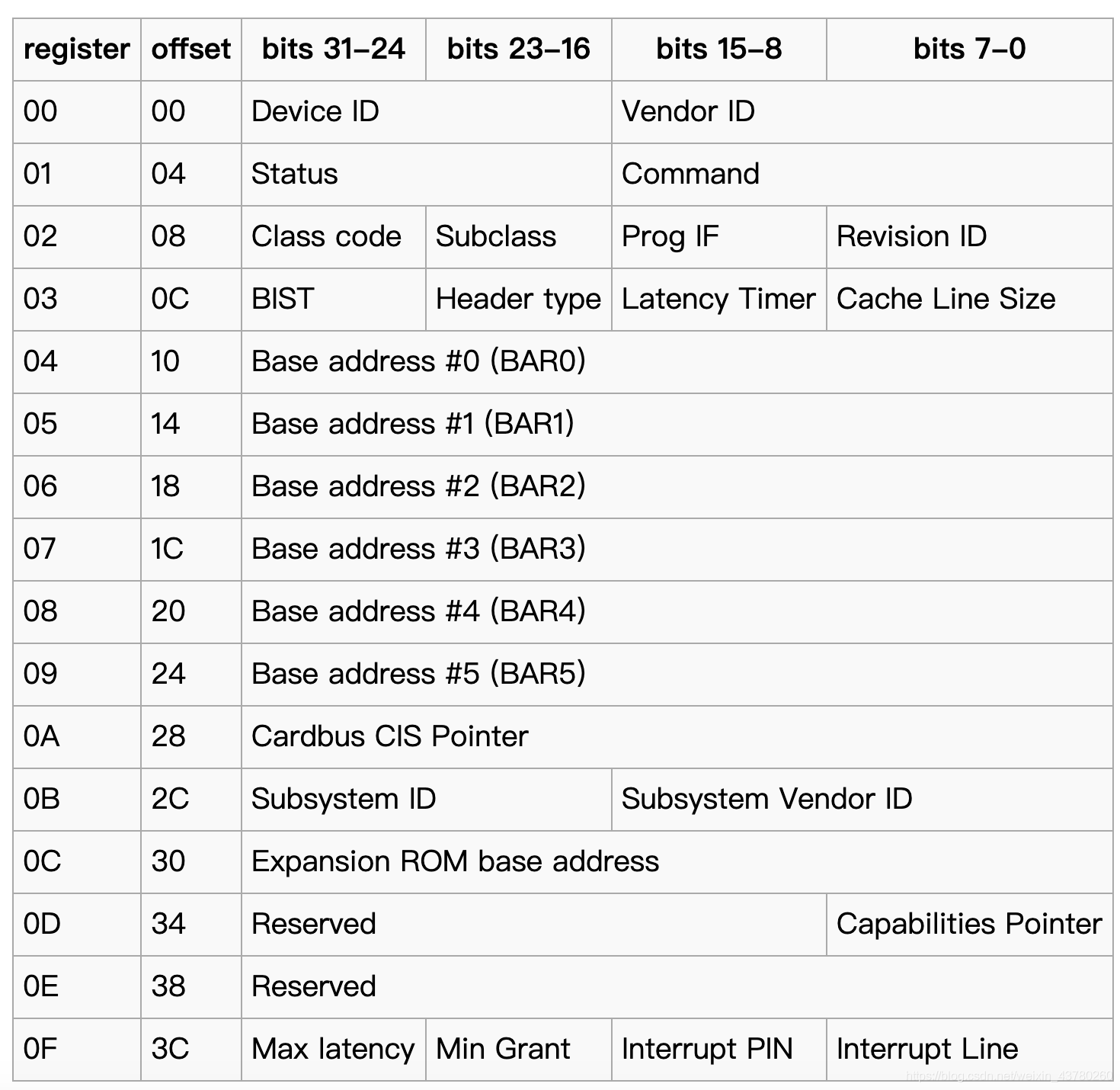

配置PCI标准空间：

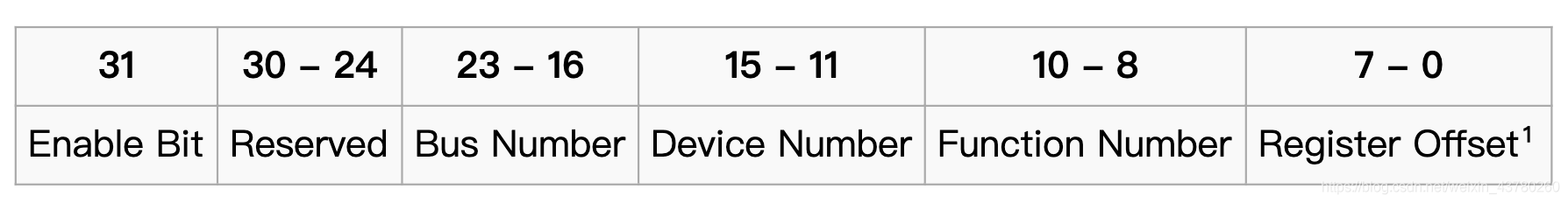

获取设备地址：qwb设备的Bus number为0，Device number为2，Function number为0，得出qwb的地址为0x80001000。

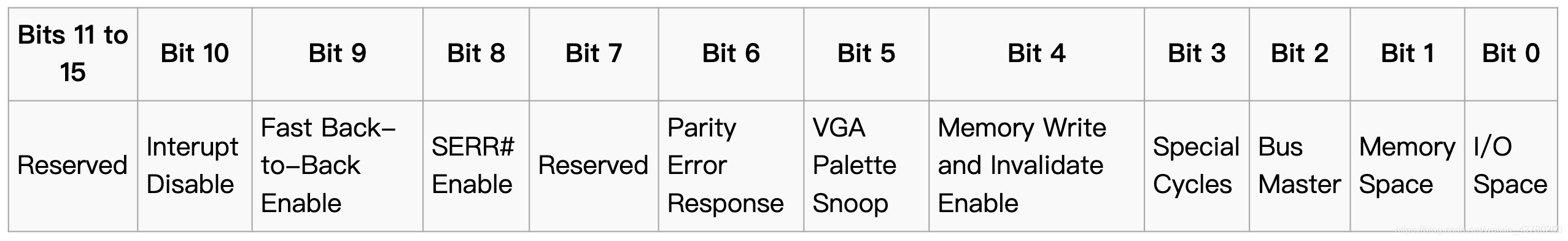

COMMAND：用于控制设备的行为，例如启用或禁用I/O空间、内存空间、总线主控等。

总结一下初始化需要操作的步骤：

1. 将MMIO地址写入qwb设备的BAR0地址

   • 通过0xcf8端口设置目标地址

   • 通过0xcfc端口写值

2. 将命令写入qwb设备的COMMAND地址，触发pci_update_mappings

   • 通过0xcf8端口设置目标地址

   • 通过0xcfc端口写值

outl 0xcf8 0x80001010
outl 0xcfc 0xfebc0000
outl 0xcf8 0x80001004
outw 0xcfc 0x107

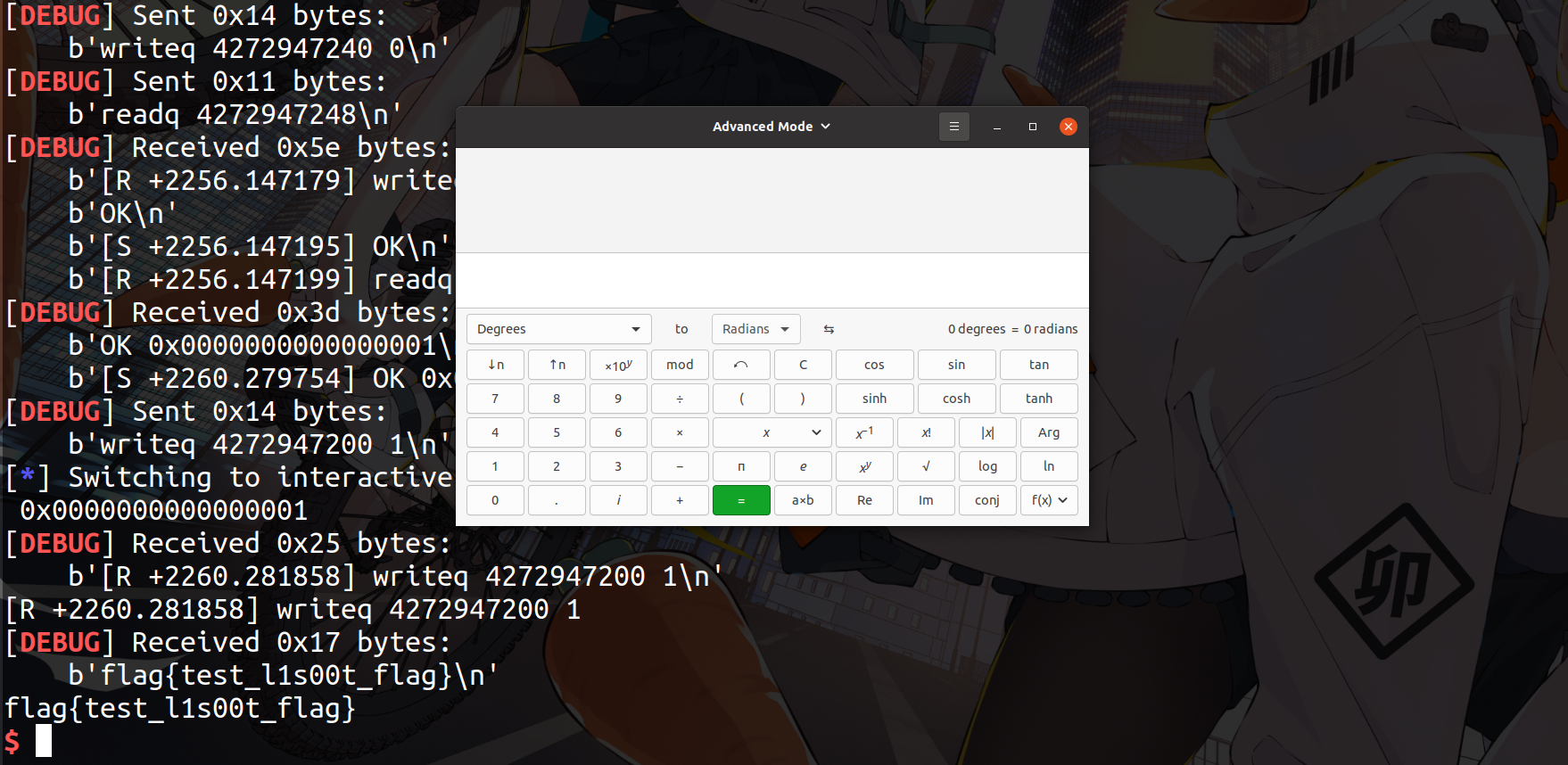

劫持QWBState->mmio.ops 为system，然后通过执行writeq addr val触发获取flag。

参考文章：https://matshao.com/2021/06/15/QWB2021-Quals-EzQtest/

DefconQuals 2018 EC3

题目去掉了符号，搜索字符串以及比对其它有符号的qemu可以确定关键操作函数。

之后就是一个libc堆题，把堆塞到了qemu逃逸中。

参考文章：https://xz.aliyun.com/t/6778?time__1311=n4%2BxnD0DRDyDgDIohDlaoQPRiDBDjrxAKwtYx&alichlgref=https%3A%2F%2Fwww.google.com%2F

总结

既然都写了，就做一个小的总结吧。

QEMU控制流劫持总结：

1. 劫持main_loop_tlg，伪造QEMUTimer执行命令。
2. QEMU对设备的读写注册了MMIO或者PMIO，劫持相应的读写指针。
3. 每个设备都存在中断，劫持XXXState中中断相关的指针执行命令。

至于地址泄露，QEMU中存在很多能够泄露地址的地方，比如XXXState结构体就存在很多指向QEMU代码段的指针。
